Опора (чашка, тарелка) пружины

Как выбрать опору пружины: тип конструкции, материал, совместимость с подвеской

Опора пружины (чашка, тарелка) — элемент подвески, который служит посадочным местом для витков цилиндрической пружины амортизационной стойки. Деталь распределяет нагрузку между кузовом и пружиной, гасит часть вибраций и фиксирует пружину в проектном положении. Опоры устанавливаются как на передней, так и на задней оси, в стойках типа МакФерсон, многорычажных и полузависимых подвесках.

Износ опоры проявляется стуками при проезде неровностей, перекосом пружины, ускоренным разрушением опорного подшипника и пыльника амортизатора. Замена выполняется при ремонте подвески, обычно совместно с пружинами, отбойниками и опорными подшипниками.

Типы опор пружины

Верхняя опора монтируется в кузовную чашку и часто объединена с опорным подшипником и резинометаллическим элементом. На стойке МакФерсон она передаёт усилие от пружины и штока амортизатора на кузов.

Нижняя опора (тарелка) приваривается или фиксируется на корпусе амортизатора и удерживает нижний виток пружины. Чаще всего изготавливается из штампованной стали с антикоррозионным покрытием.

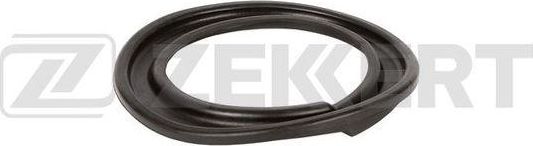

Проставочная чашка — изолирующий элемент между металлической тарелкой и витком пружины, выполненный из резины или полиуретана. Снижает шум и предотвращает истирание витка.

Параметры выбора

Ключевой параметр — геометрия посадочного места: диаметр чашки, высота бортика, форма ложемента под последний виток пружины. Опора должна полностью соответствовать пружине по диаметру прутка и шагу витка, иначе пружина будет работать с перекосом.

Материал корпуса — штампованная сталь с порошковым или цинковым покрытием, реже алюминиевый сплав. Демпфирующая часть выполняется из натуральной резины, термоэластопласта или полиуретана. Полиуретан жёстче и долговечнее, резина обеспечивает более мягкую работу подвески.

Для верхних опор важны параметры встроенного подшипника (упорный шариковый или скользящий полимерный), наличие защитного пыльника и схема крепления к кузову — количество шпилек и межосевое расстояние.

На что обратить внимание при заказе

• Проверьте VIN-код автомобиля и уточните применимость по оригинальному номеру — на одной модели могут стоять разные опоры в зависимости от типа подвески или комплектации.
• Опоры левой и правой стороны иногда не взаимозаменяемы — уточняйте сторону установки.
• Меняйте опоры парно на одной оси, чтобы сохранить симметричную работу подвески.
• При замене осматривайте опорный подшипник, пыльник и отбойник — изношенные смежные детали быстро разрушают новую опору.
• Сверяйте количество и расположение крепёжных шпилек верхней опоры с посадочным местом в кузове.
• При установке полиуретановых проставок учитывайте, что они меняют жёсткость подвески по сравнению со штатными резиновыми.

В каталоге tachka.ru представлены опоры пружины оригинального и неоригинального производства для легковых автомобилей и кроссоверов. Среди брендов — Lemforder, SACHS, Febi, SWAG, Meyle, Monroe, KYB. Доставка по России.
